iBio 펌프는 회전하는 편심축이 다이어프램 4장을 차례로 밀어 액을 보내는 4중 다이어프램 펌프입니다. RJ Bio가 직접 개발해 자사 크로마토그래피 · TFF 시스템에도 씁니다. 출구 압력계로 배압을 보며 유량 정확도를 보정하고, 펌프 막과 컬럼 · 필터를 보호하는 압력 알람을 겁니다.
주요 용도
- 공정 액체 이송
- 한외여과 · 할로우 파이버 여과의 공급(feed) 펌프
- 크로마토그래피 시스템 펌프
특징
4중 다이어프램 구조

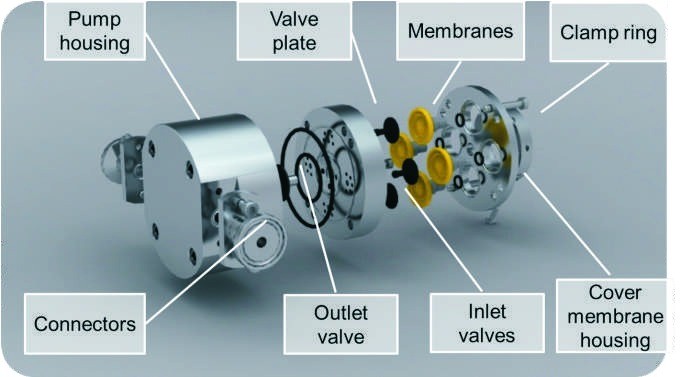

펌프 헤드는 하우징 · 밸브판 · 다이어프램 · 입출구 밸브 · 편심 구동부로 구성됩니다. 제조사는 이 4중 다이어프램 구동으로 맥동과 전단력을 낮춘다고 설명합니다.
압력과 유량 제어
I-A · II-S 형식은 압력 피드백 · 보호, 정압 모드, 정유량 모드, 데이터 기록을 갖춥니다. 압력 센서는 1개 기본, 2개까지 더할 수 있습니다.
세척 · 멸균
펌프 헤드는 NaOH 세척(CIP)과 증기 멸균(SIP)을 할 수 있게 설계되었습니다. 세척 조건은 아래 사양을 확인하세요.
핵심 사양
제어 형식
| 항목 | iBio L | iBio I-A | iBio II-S |
|---|---|---|---|
| 주 용도 | 액체 이송 | 여과(UF · 할로우 파이버) | 크로마토그래피 |
| 제어부 · 화면 | 변환기 · 조작 버튼 | PLC · 7인치 터치 화면 | 산업용 컴퓨터 · 12인치 터치 화면 |
| 압력 센서 | — | 1개 기본, 2개 추가 선택 | 1개 기본, 2개 추가 선택 |
| 유량계 | — | 선택 | 선택 |
| UV · pH · 전도도 | — | — | 선택 |
| 압력 보호 · 정압 · 정유량 모드 | — | 있음 | 있음 |
| 데이터 기록 · 로그북 | — | 데이터 기록 | 데이터 기록 · 로그북 |
제조사 카탈로그(2023-12)와 기술 자료(2024-05)의 공통 내용입니다.
공통 사양
| 항목 | 내용 |
|---|---|
| 유량 형식 | 30 · 100 · 150 · 600 · 1200 · 2500 · 4400 (형식별 유량 범위는 견적 시 최신 제조사 사양으로 안내) |
| 최대 압력 | 6 bar (20 °C) |
| 유량 정확도 | ±2 % (iBio L 제외) |
| 접액 재질 | 펌프 헤드 SS 316L(1.4435 / 1.4539), 씰 EPDM, 다이어프램 EPDM / PP |
| 세척 · 멸균 | 0.1 ~ 1 M NaOH 세척, 121 °C 멸균 |
제조사 홈페이지와 기술 자료가 같은 값입니다. 형식별 유량 범위는 자료마다 표기가 달라 싣지 않았습니다.
선택 기준
- 필요한 유량 범위와 배압(유량 형식 선택)
- 용도: 단순 이송이면 L, 여과면 I-A, 크로마토그래피면 II-S
- 필요한 측정 장비(압력 센서 수, 유량계, UV · pH · 전도도)
- 세척 · 멸균 조건과 접액 재질
도입 전 검토 항목
- 액체의 점도 · 온도 · 화학적 성질과 접액 재질(SS 316L · EPDM)의 적합성
- 전단에 민감한 시료라면 시험 운전으로 확인
- 전원(형식에 따라 220 V 또는 380 V)과 연결부 규격
운용 · 유지관리
- NaOH로 세척하고 유량을 정기적으로 보정합니다.
- 소모품은 다이어프램 · 씰이고, 예비 부품으로 펌프 헤드 · 구동축이 있습니다.
- 다이어프램을 교체할 때는 편심축과 챔버를 세척 · 건조합니다.
근거 자료(2026-10-15 확인): RJ Bio 홈페이지 iBio 펌프 페이지 · RJ Bio Product Catalog (Version 202312) 3쪽 · RJ Bio iBio Pump 기술 자료(2024-05)
