공정용 크로마토그래피 컬럼은 레진을 고르게 채우는 팩킹이 분리 성능을 좌우하지만, 수동 팩킹은 시간이 오래 걸리고 사람에 따라 결과가 달라지기 쉽습니다. i-Axi는 상부 어댑터를 전기 모터로 움직여 정해진 높이까지 축방향으로 압축합니다. 레진을 넣고 빼는 슬러리 밸브, 어느 높이에서나 열고 닫는 팽창식 씰, 컬럼을 기울이는 틸터가 함께 있어 레진 투입 · 기포 제거 · 팩킹 · 언팩킹을 컬럼 안에서 진행합니다.
주요 용도
- 단백질 · 항체 등 바이오의약품 다운스트림 정제의 공정 컬럼
- 공정개발과 생산에서 같은 방식으로 반복 팩킹이 필요한 경우
- 레진 교체 · 재팩킹이 잦은 공정
구조와 특징
모터 구동 어댑터
상부 어댑터를 전기 모터와 감속기로 올리고 내립니다. 속도와 위치를 제어해 정해진 베드 높이까지 압축합니다. 제조사 홈페이지 기준 피스톤 이동 속도는 최대 300 cm/h입니다.
팽창식 씰
EPDM 팽창식 씰을 공기 압력으로 부풀려 닫고 빼서 엽니다. 씰 압력을 눈으로 확인할 수 있고, 컬럼 어느 높이에서나 열고 닫아 기포를 뺄 수 있습니다.
슬러리 밸브
컬럼 아래쪽 옆면의 슬러리 밸브로 레진을 넣고 뺍니다. 밸브 세척(CIP)용 링이 있습니다. 밸브 수는 단일형(경제형)과 표준형 중에서 고릅니다.
틸터
압축공기 실린더로 컬럼 한쪽을 들어 기울여 기포 제거, 레진 배출, 컬럼 세척을 돕습니다.
호이스트 없는 정비
상부 어댑터는 튜브 위로 150 mm까지 올라오고, 하부 어댑터는 튜브 아래로 분리합니다. 씰과 필터를 리프팅 장비 없이 교체하는 구조입니다.
슬러리 탱크가 필수가 아님
제조사 자료에 따르면 레진을 일반 용기에서 슬러리 밸브로 바로 옮겨 넣을 수 있어 별도 슬러리 탱크가 필수가 아닙니다.
무엇이 자동이고, 장치마다 무엇을 맡나요
- 컬럼(i-Axi): 어댑터 상하 이동(모터), 씰 열고 닫기(공압), 슬러리 밸브 열고 닫기, 틸터 올리고 내리기 — 네 가지 동작을 갖춘 하드웨어입니다.
- 팩킹 제어 장치(Packing Station): 위 동작을 제어해 팩킹 · 재팩킹 · 언팩킹을 진행합니다. 제조사 자료에는 제어기 하나로 여러 컬럼을 다룰 수 있다고 되어 있습니다.
- 크로마토그래피 시스템(LPLC): 팩킹된 컬럼으로 실제 정제 공정(평형화 · 시료 주입 · 세척 · 용출)을 운전하는 별도 장비입니다. 시스템과 제어기의 연동 방식은 구성에 따라 상담합니다.
- 팩킹 순서: ① 슬러리 밸브로 레진 투입 ② 하부에서 공기를 불어 넣어 다시 고르게 섞기 ③ 프릿 위아래 기포 제거 ④ 어댑터를 내려 축방향 압축. 재팩킹은 베드를 풀고 같은 순서를 반복하고, 언팩킹은 베드를 풀고 섞은 뒤 레진을 밖으로 옮깁니다.
제조사 홈페이지와 시연 영상 기준으로 제자리 팩킹과 재팩킹은 준비 · 세척을 포함해 2시간 이내입니다. 레진과 컬럼 크기에 따라 달라지므로 데모 · 상담에서 확인해 주세요.
핵심 사양
제조사 공식 홈페이지의 표준 사양입니다. 최종 사양과 납품 가능 모델은 견적 시 제조사 기준으로 다시 확인합니다.

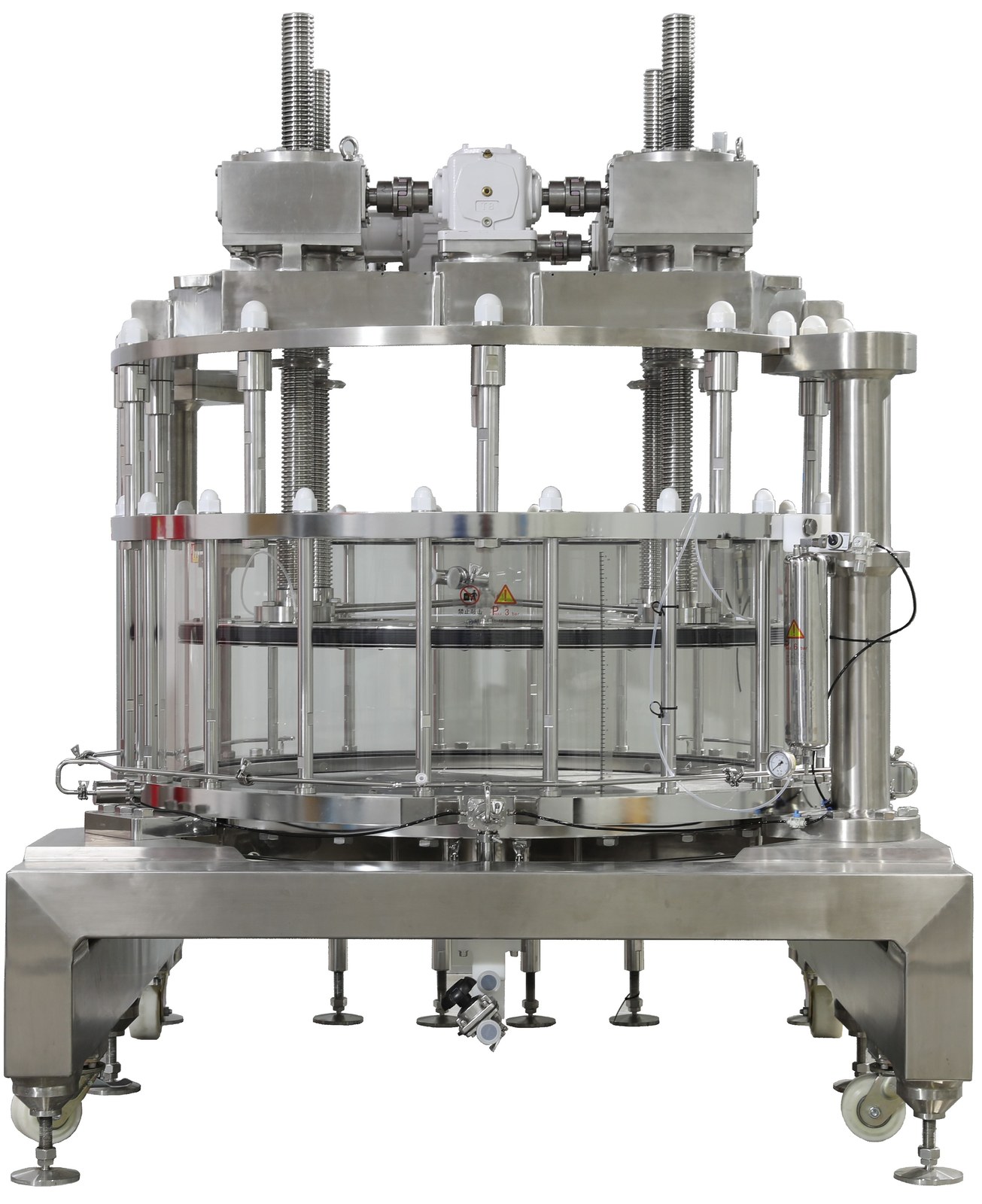

모델별 사양
| 모델 | 내경 | 사용 가능 높이 | 사용 가능 부피 | 최대 압력 | 연결부(TC) | 크기 D × W × H | 무게 | 전원 | 문의 |
|---|---|---|---|---|---|---|---|---|---|
| i-Axi 300 | 296 mm | 4 ~ 46 cm | 2.75 ~ 31.6 L | 3 bar | 1/2" | 75 × 84 × 190 cm | 140 kg | 380 V AC · 0.75 kW | 견적 · 데모 |
| i-Axi 450 | 450 mm | 4.5 ~ 51 cm | 7.16 ~ 81.1 L | 3 bar | 1/2" | 118 × 89 × 244 cm | 540 kg | 380 V AC · 1.5 kW | 견적 · 데모 |
| i-Axi 600 | 600 mm | 5 ~ 51 cm | 14.1 ~ 144.2 L | 3 bar | 3/4" | 120 × 103 × 256 cm | 850 kg | 380 V AC · 2.9 kW | 견적 · 데모 |
| i-Axi 800 | 800 mm | 5 ~ 51 cm | 25.1 ~ 256.4 L | 3 bar | 1" | 140 × 128 × 264 cm | 1,300 kg | 380 V AC · 4.4 kW | 견적 · 데모 |
| i-Axi 1000 | 1,000 mm | 5 ~ 51 cm | 39.3 ~ 400.6 L | 3 bar | 1" | 190 × 176 × 340 cm | 1,800 kg | 380 V AC · 4.4 kW | 견적 · 데모 |
| i-Axi 1200 | 1,200 mm | 5 ~ 51 cm | 56.6 ~ 576.8 L | 3 bar | 1.5" | 199 × 181 × 340 cm | 4,600 kg | 380 V AC · 5.5 kW | 견적 · 데모 |
| i-Axi 1600 | 1,600 mm | 5 ~ 51 cm | 100.5 ~ 1,025.4 L | 3 bar | 1.5" | 254 × 210 × 340 cm | 7,200 kg | 380 V AC · 7.5 kW | 견적 · 데모 |
사용 온도 4 ~ 40 °C. 튜브는 300이 유리, 450 이상이 아크릴이며 모든 내경에서 SS 316L 튜브를 고를 수 있습니다. 특수 내경 · 높이와 6 bar 내압 튜브는 주문 제작입니다(제조사 홈페이지). 그 밖의 내경(400 · 1400 등)은 상담으로 확인해 주세요. 씰 작동용 압축공기가 필요합니다.

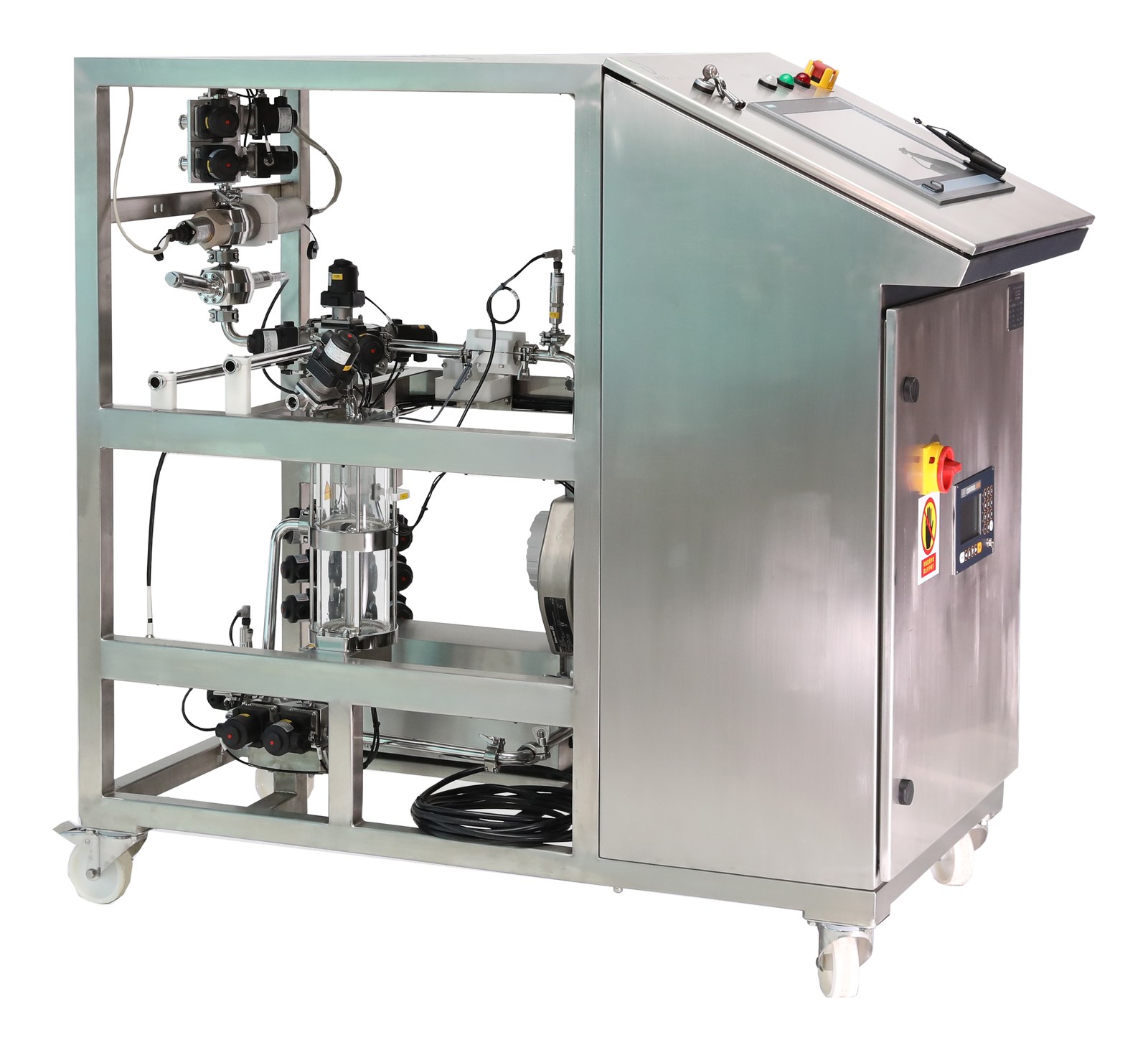

팩킹 제어 장치(Packing Station) 단계
| 항목 | Level I | Level III |
|---|---|---|
| 팩킹 방식 | 위저드(단계 안내) | 자동 프로그램 |
| 화면 | HMI 터치 패널 | 산업용 컴퓨터 |
| 레진 이송 펌프 · 버퍼 펌프 | — | 포함 |
| 소프트웨어 · 데이터 기록 · 로그 감사 | — | 있음 |
| 자동으로 하는 일 | 어댑터 속도 · 위치 제어 | 레진 이송 · 기포 제거 · 팩킹 · CIP 헹굼 |
두 단계 사이의 Level II(위저드 + 데이터 기록)도 제조사 카탈로그에 있습니다. 구성은 견적 시 확인합니다.
선택 기준
- 컬럼 내경과 베드 높이: 필요한 레진 부피와 유량에서 정합니다. 위 사양표의 사용 가능 부피를 참고하세요.
- 튜브 재질: 유리(300) · 아크릴(450 이상) 또는 SS 316L 중에서 고릅니다.
- 필터(메시) 크기와 재질: 레진 입자 크기에 맞춰 10 µm · 20 µm, 316L · BOPP 중에서 고릅니다.
- 슬러리 밸브: 단일형(경제형)과 표준형 중에서 고릅니다.
- 팩킹 제어 장치 단계: Level I · II · III 중 자동화 범위와 데이터 기록 요구에 맞춰 고릅니다.
기본 구성과 옵션
기본 구성
- 컬럼 본체(튜브 · 상하부 어댑터 · 팽창식 씰 · 슬러리 밸브)
- 모터 구동부와 틸터

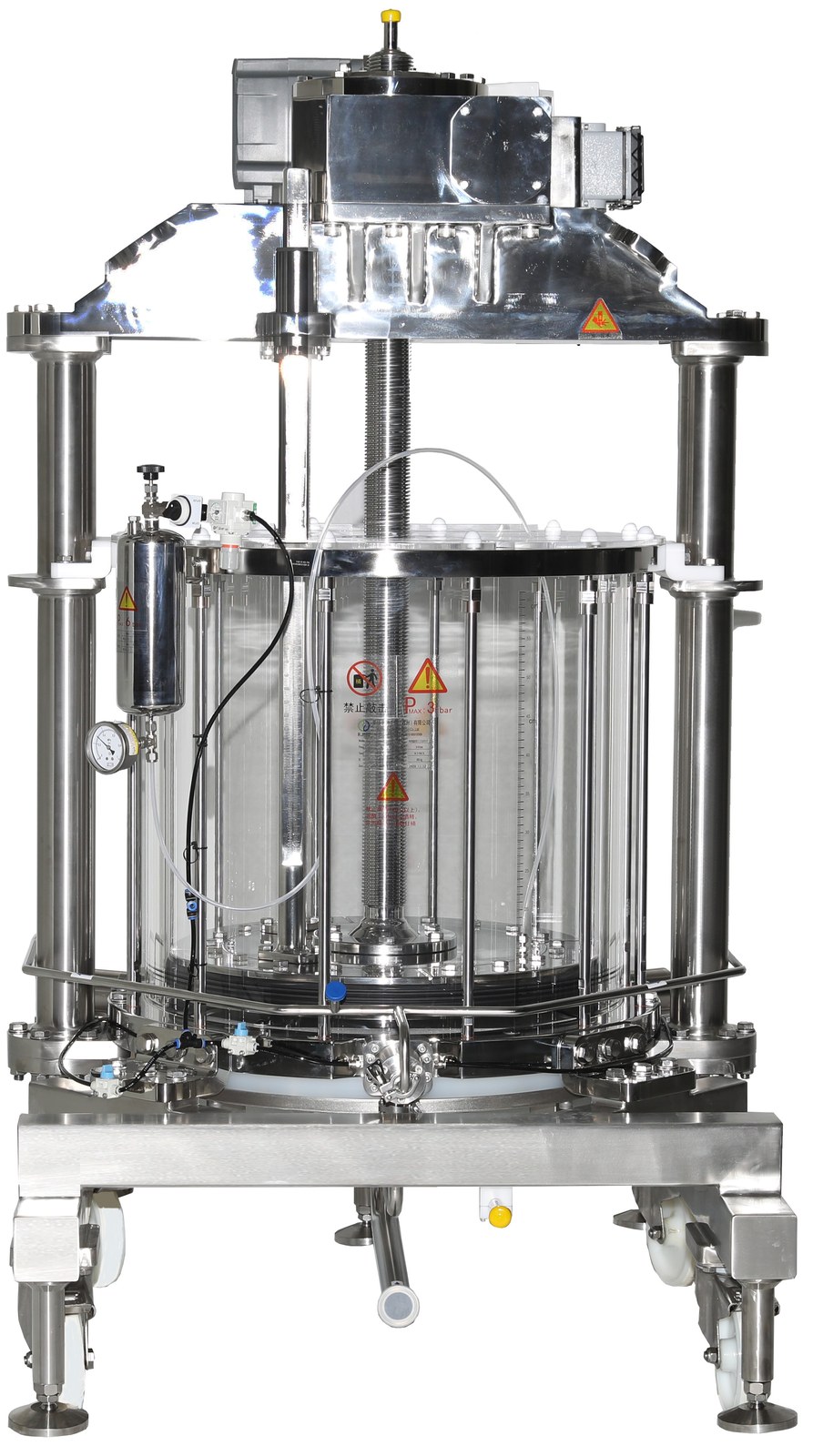

- 씰 압력 탱크
선택 사양 · 옵션
- 튜브 재질(유리 · 아크릴 · SS 316L, 내경에 따라)
- 필터 메시 크기 · 재질
- 슬러리 밸브 형식(단일형 · 표준형)
- 팩킹 제어 장치 Level I · II · III
- 부속품: 4방 1포트 밸브 · 수동 다이어프램 밸브 · 클램프 · 가스켓 · 블라인드 플레이트 · 슬러리 키트
- 예비 부품: 팽창식 씰 · 상하부 필터
별도 준비 · 별도 구매
- 크로마토그래피 레진
- 정제 운전용 크로마토그래피 시스템(LPLC)
- 씰 작동용 압축공기 · 380 V 전원
기본 포함과 선택의 최종 구분은 모델과 견적에 따라 제조사 기준으로 확정합니다.
도입 전 검토 항목
- 사용할 레진의 종류와 입자 크기(필터 메시 선택에 필요)
- 목표 베드 높이와 압축 방식 · 압축비
- 설치 공간의 높이(운전 높이 기준)와 바닥 하중
- 압축공기와 380 V 전원
- 세척 · 보관 조건(제조사는 NaOH 세척을 기본으로 권하고, 장기 보관 시 언팩킹을 권합니다)
운용 · 유지관리
- 팽창식 씰 압력 시험과 컬럼 압력 시험으로 상태를 확인합니다.
- 교체 부품은 팽창식 씰과 상 · 하부 필터입니다.
- 슬러리 밸브는 CIP 링으로 세척합니다.
동영상
자주 묻는 질문
기존 수동 컬럼과 비교해 무엇이 편해지나요?
단단한 레진(예: 세라믹 하이드록시아파타이트)도 팩킹할 수 있나요?
근거 자료(2026-10-15 확인): RJ Bio 홈페이지 i-Axi 제품 페이지 · RJ Bio Product Catalog (Version 202312) 5 ~ 6쪽 · RJ Bio i-Axi Auto Column 기술 자료(2024) · 제조사 시연 영상
기술자료
- RJ Bio Product Catalog (전 제품 카탈로그, Version 202312)RJ Bio · 카탈로그 · 브로셔 · English · 10.4 MB · 개정 Version 202312
CoA·데이터 시트 등 목록에 없는 자료는 자료 요청으로 받아 보실 수 있습니다.
제품 사양과 규제 적합성(GMP, 약전 등)은 제조사 문서를 기준으로 하며, 비투바이오는 국내 공급과 문의 대응을 맡습니다. 연구용·공정용 적합 여부는 사용 목적에 맞춰 확인해 드립니다.
