TFF(접선류 여과)는 액을 막 표면을 따라 흘려 보내며 걸러 단백질을 농축하거나 버퍼를 바꾸는 공정입니다. 시스템의 중심은 펌프와 압력 제어입니다. RJ Bio는 자사 4중 다이어프램 펌프에 공급(feed) · 잔류(retentate) · 투과(permeate) 압력 센서와 압력 조절 밸브(PCV)를 더해 막간차압(TMP)을 제어합니다. 기본 유닛으로 시작해 유량계 · pH · 전도도 · UV · 저울을 필요한 만큼 더할 수 있습니다.
주요 용도
- 단백질 · 항체의 한외여과 농축
- 정용여과(버퍼 교환)
- 할로우 파이버 모듈을 쓰는 여과
- 연구 · 공정개발 규모의 TFF 조건 검토(데스크톱형)
특징
압력 · TMP 제어 모드
VersaFlow는 속도 모드, PT1 정압 모드(압력을 유지하도록 유량 자동 조절), TMP 모드(유량을 유지하고 PCV로 TMP 조절), 시간 모드로 운전합니다. 압력 단위는 bar 또는 psi로 표시합니다.
필요한 만큼 더하는 구성
VersaFlow는 본체(펌프 · 제어부)에 확장 유닛(공급용 연동 펌프 · 4포트 입구 밸브 · 전도도 · pH · UV · 저울)을 선택해 붙입니다. 수동 압력계와 다이어프램 밸브 키트로 간단히 시작할 수도 있습니다.
카세트 · 할로우 파이버 모두
수동형 iBio Manual TFF는 한외여과 카세트 홀더, 할로우 파이버 홀더, 나노여과 연결부를 구성품으로 둡니다.
핵심 사양
VersaFlow (실험실 · 데스크톱형)
| 항목 | 내용 |
|---|---|
| 라인업 | VersaFlow 60 · 100 · 150 (유량 0 ~ 60 / 0 ~ 100 / 0 ~ 150 L/h) |
| 주 펌프 | 4중 다이어프램 펌프 또는 연동 펌프 (VersaFlow TFF 150: 150 L/h 다이어프램 펌프) |
| 압력 범위 | 압력 센서 0 ~ 6 bar, 튜빙 사용 시 0 ~ 2 bar |
| 카세트 막 면적 (TFF 150) | 0.1 ~ 0.5 m² |
| 본체 크기 (TFF 150) | 37 × 18 × 23 cm (확장 유닛도 같은 크기) |
| 화면 · 운전 모드 | 4.3인치 터치스크린 · 속도 / 정압(PT1) / TMP / 시간 모드 |
| 연결 단자 | 압력 센서 PT1 ~ PT3, PCV, RS485(저울 등), CAN, LAN |
| 확장 유닛(선택) | 공급용 연동 펌프, 4포트 입구 밸브, 전도도 · pH · UV, 저울 |
| 전원 | 220 V AC, 1.0 kW |
제조사 홈페이지 · VersaFlow TFF 150 소개 자료(2025-07) · 사용 설명서 기준입니다.
iBio Manual TFF (수동형)
| 항목 | 내용 |
|---|---|
| 홀더 막 면적 | 0.5 ~ 2.5 m² |
| 배관 | 공급 · 잔류 · 투과 3/4" |
| 압력 센서 | 1개 기본, 2개 추가 선택 |
| 선택 구성 | pH, 전도도, 유량계, 밸브 |
| 유량 형식 (L/h) | 30형 1.5 ~ 30 · 60형 3 ~ 60 · 100형 6 ~ 100 · 150형 8 ~ 180 · 600형 30 ~ 600 · 1200형 50 ~ 1,200 · 2500형 100 ~ 2,500 · 4400형 300 ~ 5,000 |
제조사 카탈로그(2023-12)의 수동 시스템 유량표입니다.

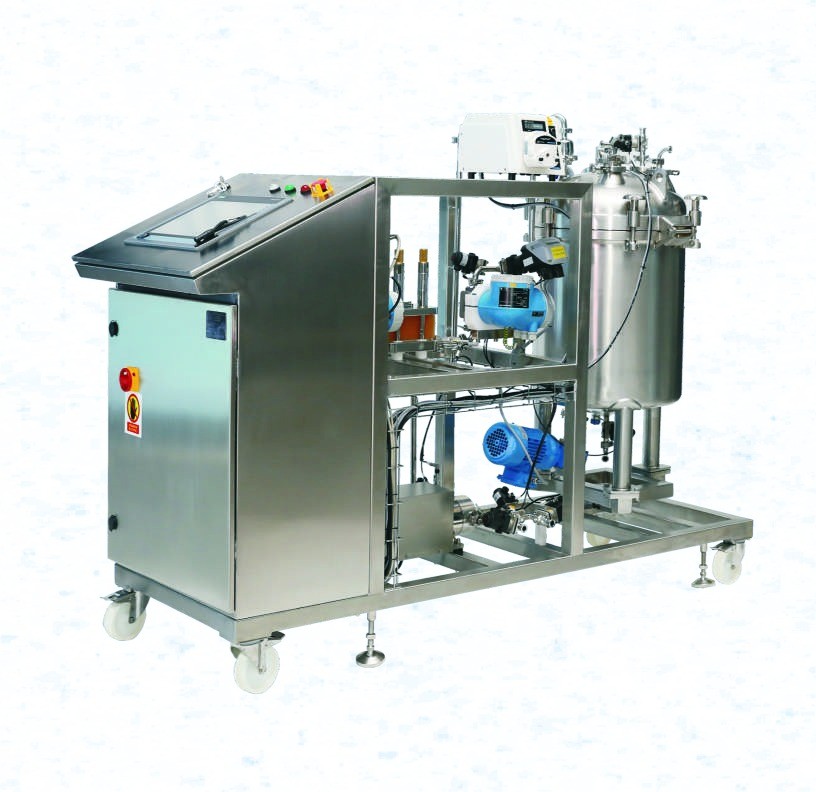

공정용 자동 TFF 시스템
| 형식 | TFF 600 | TFF 1200 | TFF 2500 | TFF 5000 | TFF 10T |
|---|---|---|---|---|---|
| 유량 (L/h) | 60 ~ 600 | 120 ~ 1,200 | 250 ~ 2,500 | 500 ~ 5,000 | 1,000 ~ 10,000 |
| 막 면적 (m²) | 0.5 ~ 2 | 0.5 ~ 3 | 0.5 ~ 5 | 1 ~ 10 | 5 ~ 20 |
시스템 압력 6 bar, 배관 1/2" ~ 2" SS 316L(ASME BPE, Ra ≤ 0.4 µm), 순환 펌프는 4중 다이어프램 펌프 또는 로터리 로브 펌프(제조사 홈페이지).
선택 기준
- 처리 부피와 목표 농축 배율 · 정용여과 횟수
- 막 형식(카세트 · 할로우 파이버)과 막 면적
- 필요한 제어: 수동 압력 확인으로 충분한지, 정압 · TMP 자동 제어가 필요한지
- 기록이 필요한 측정 항목(유량 · 전도도 · pH · UV · 무게)
시스템은 이렇게 구성됩니다
탱크의 액을 다이어프램 펌프가 막(카세트 또는 할로우 파이버)으로 보내면, 막을 통과한 투과액은 밖으로 나가고 걸러진 잔류액은 탱크로 돌아옵니다. 공급 · 잔류 · 투과 세 곳의 압력으로 TMP를 계산하고, 잔류 쪽 압력 조절 밸브로 조절합니다.
| 구성 요소 | 역할 | 공급 구분 |
|---|---|---|
| 4중 다이어프램 펌프 · 제어부 | 공급액을 막으로 보내고 속도 · 압력 · TMP 모드로 운전 | 기본 포함 |
| 압력 센서 PT1(공급) | 공급 압력 측정, 정압 운전의 기준 | 구성에 따라 |
| 압력 센서 PT2(잔류) · PT3(투과) | ΔP와 TMP 계산(TMP = (PT1 + PT2) / 2 − PT3) | 선택 |
| 압력 조절 밸브(PCV) | 잔류 쪽 압력을 조절해 TMP 제어 | 선택 |
| 수동 압력계 · 다이어프램 밸브 키트 | 센서 없이 간단히 압력을 보고 조절 | 선택 |
| 유량계 · 전도도 · pH · UV · 저울 | 투과 유량, 정용여과 진행, 농축 정도 확인 | 선택 |
| 카세트 · 할로우 파이버 홀더 | 막 모듈 고정 · 연결 | 구성에 따라 |
| 막 카세트 · 할로우 파이버 모듈 | 실제로 걸러 내는 막. 제조사 소모품 목록에 중공사(할로우 파이버) 모듈이 있으며, 호환 규격과 공급 범위는 상담으로 확인 | 구성에 따라 |
| 탱크 · 튜빙 · 연결부 | 공급액 순환과 배관 | 구성에 따라 |
막 모듈의 공급 범위와 호환 규격, 튜빙 포함 여부는 모델과 견적에 따라 확인합니다. 위 표는 구성 예시이며 완제품의 기본 구성을 뜻하지 않습니다.
도입 전 검토 항목
경제적인 구성을 고를 때도 아래 조건은 꼭 맞춰 보세요.
- 유량과 압력: 막 면적에 맞는 공급 유량과 허용 TMP (VersaFlow 압력 센서 범위 0 ~ 6 bar, 튜빙 사용 시 0 ~ 2 bar)
- 접액 재질: 펌프 헤드 SS 316L, 씰 · 다이어프램 EPDM이 액과 세척제에 맞는지
- 세척 조건: 제조사는 펌프 내부 세척에 0.5 M NaOH를 권장(최대 1 M)
- 최소 운전 부피: 소량 시료라면 배관 · 홀더 부피를 함께 검토
- 전단에 민감한 시료는 시험 운전으로 확인
운용 · 유지관리
- 처음 쓰기 전에 펌프 챔버를 세척 · 소독합니다.
- 다이어프램 · 입출구 씰 · 퓨즈는 소모품입니다.
- 압력 센서는 정기적으로 보정합니다.
근거 자료(2026-10-15 확인): RJ Bio 홈페이지 자동 TFF 페이지 · RJ Bio 홈페이지 VersaFlow 페이지 · RJ Bio Product Catalog (Version 202312) 4 · 10 · 13쪽 · RJ Bio VersaFlow TFF 150 소개 자료(2025-07) · 사용 설명서
